マルチインライン伸線システム M-Inシリーズ

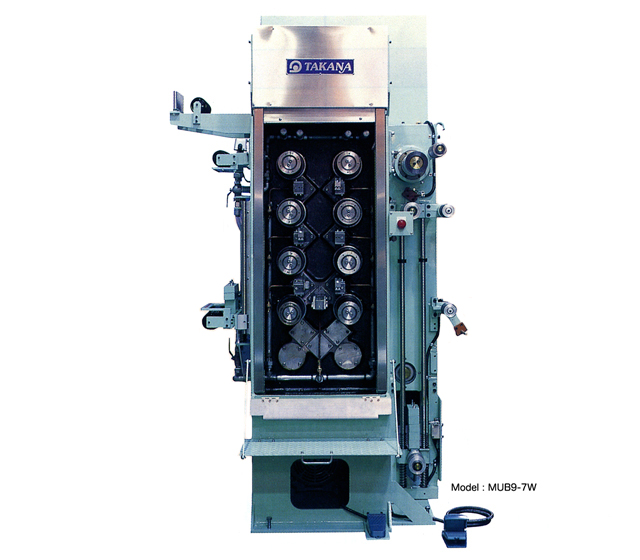

MUB9-7W

マルチインライン細線伸線機／Multi-In-Line Fine Wire Drawing Machine.

MODEL : MUB9-7W / MUB11-7W

【詳　　細】

型式(Model)	MUB9-7W	MUB11-7W
供給線径(Inlet-dia.)	1.00 mm(#18) ～ 0.80 mm(#20)	1.00 mm(#18)
仕上線径(Final-dia.)	0.34 mm ～ 0.277 mm	0.34 mm ～ 0.277 mm
線数(No. of wires)	7	7
ダイス数(No. of dies)	9	11
ワイヤー減面率(Wire elongation par draft)	21.5%～最終(Finish) 18%～	21.5%～最終(Finish) 18%～
機械速度(Machine speed max)	170 m/min	170 m/min
駆動モータ：インバータモータ(Driving motor : Invertor motor)	7.5 kw	7.5 kw
中間キャプスタン(Drawing capstan)	φ 100 mm 酸化クロム溶射(Ceramic - chrom - oxide melt jet coating.)	φ 100 mm 酸化クロム溶射(Ceramic - chrom - oxide melt jet coating.)
仕上キャプスタン(Finish drawing capstan)	φ 100 mm セラミック焼結(Ceramic.)	φ 100 mm セラミック焼結(Ceramic.)

ページTOPへ

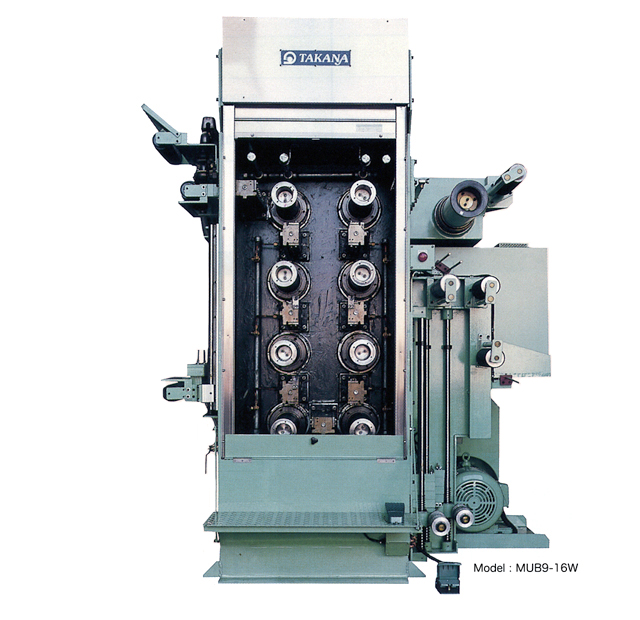

MUB9-16W

マルチインライン細線伸線機／Multi-In-Line Fine Wire Drawing Machine.

MODEL : MUB9-16W

【詳　　細】

型式(Model)	MUB9-16W	供給線径(Inlet-dia.)	1.00 mm(#18)
線数(No. of wires)	16	仕上線径(Final-dia.)	0.34 mm ～ 0.277 mm
ダイス数(No. of dies)	9	ワイヤー減面率(Wire elongation par draft)	21.5%～最終(Finish) 18%～
機械速度(Machine speed max)	170 m/min	中間キャプスタン(Drawing capstan)	φ 100 mm 酸化クロム溶射(Ceramic - chrom - oxide melt jet coating.)
駆動モータ：インバータモータ(Driving motor : Invertor motor)	15 kw	仕上キャプスタン(Finish drawing capstan)	φ 150 mm セラミック焼結(Ceramic.)

ページTOPへ

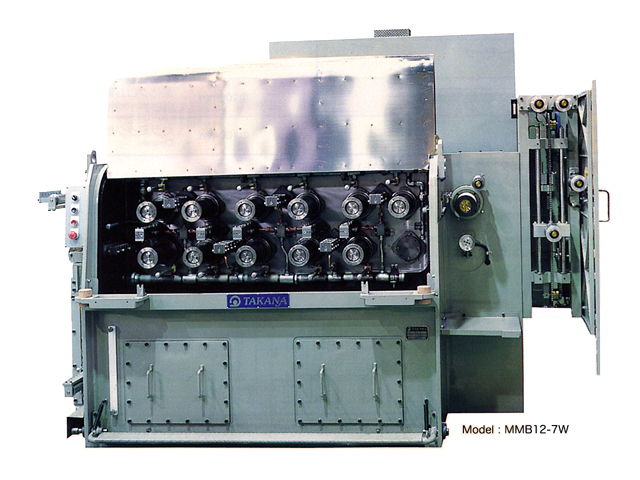

MMB12-7W

マルチインライン細線伸線機／Multi-In-Line Fine Wire Drawing Machine.

MODEL : MMB12-7W

【詳　　細】

型式(Model)	MMB12-7W	供給線径(Inlet-dia.)	1.20 mm(#16) ～ 0.70 mm(#21)
線数(No. of wires)	7	仕上線径(Final-dia.)	0.32 mm(#28) ～ 0.18 mm(#33)
ダイス数(No. of dies)	12	ワイヤー減面率(Wire elongation par draft)	20.6%
機械速度(Machine speed max)	200 m/min	中間キャプスタン(Drawing capstan)	φ 100 mm 酸化クロム溶射(Ceramic - chrom - oxide melt jet coating.)
駆動モータ：インバータモータ(Driving motor : Invertor motor)	11 kw	仕上キャプスタン(Finish drawing capstan)	φ 100 mm セラミック焼結(Ceramic.)

ページTOPへ

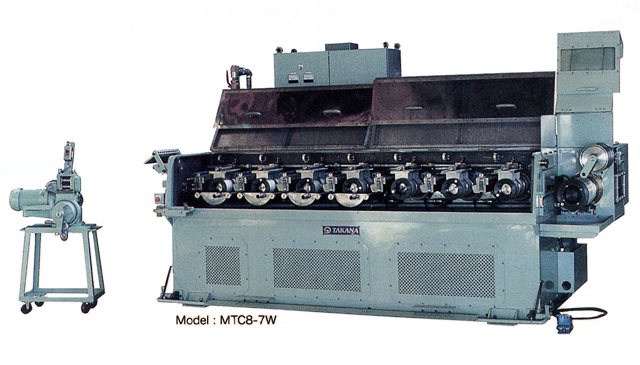

MTC8-7W

マルチインライン中線伸線機／Multi-In-Line Medium Wire Drawing Machine.

MODEL : MTC8-7W / MSC9-7W

【詳　　細】

型式(Model)	MTC8-7W	MSC9-7W
供給線径(Inlet-dia.)	2.60 mm(#10) ～ 1.60 mm(#14)	2.60 mm(#10) ～ 1.60 mm(#14)
仕上線径(Final-dia.)	1.00 mm(#18) ～ 0.60 mm(#23)	1.00 mm(#18) ～ 0.60 mm(#23)
線数(No. of wires)	7	7
ダイス数(No. of dies)	8	9
ワイヤー減面率(Wire elongation par draft)	21.0%	21.0%
機械速度(Machine speed max)	150 m/min	150 m/min
駆動モータ：インバータモータ(Driving motor : Invertor motor)	37 kw	37 kw
中間キャプスタン(Drawing capstan)	φ 130 mm セラミック焼結(Ceramic.)	φ 130 mm φ 100 mm セラミック焼結(Ceramic.)
仕上キャプスタン(Finish drawing capstan)	φ 180 mm セラミック焼結(Ceramic.)	φ 180 mm セラミック焼結(Ceramic.)
